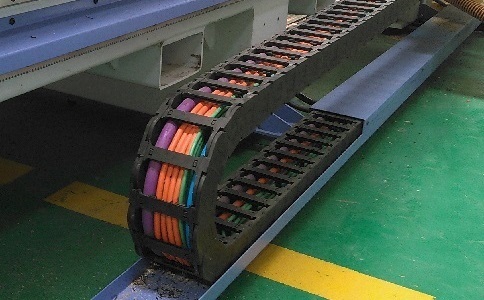

電纜拖鏈選型需依據具體環境參數而定

通常電纜拖鏈選型前需知以下細節：拖鏈將應用于哪種設備；拖鏈安裝方式；使用環境；移動速度；移動加速度；移動行程，使用頻率；彎曲半徑；單位負載（即內部拖鏈電纜，油管或氣管等直徑和單位重量）等環境參數。

電纜拖鏈選擇標準及選型原則

• 1、要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布，液壓管，氣管，油管和電纜zui好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也zui好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
• 2、保證負載能夠在拖鏈內部自由移動，防止排布時產生負載之間有纏繞現象；
• 3、根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的zui大高度和zui大寬度均要留有10%以上的空間；
• 4、看所用拖鏈是否需用全封閉。

拖鏈內置電纜和氣管，液壓管的數量，類型，直徑決定了拖鏈內腔的尺寸和如何分配。

內高：選擇內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。

彎曲半徑：通常情況下，選擇內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考值，并留有10%以上的空間。

電纜拖鏈的選型需依據具體環境參數而定，電纜拖鏈的選型固然重要，但電纜拖鏈在使用過程中也要遵循一定的規程。不當的操作會造成產品的使用年限降低，在運行過程中故障率增加，合理的操作電纜拖鏈是保護拖鏈的一種必需方法。

• 問

  柔性電纜、高柔性電纜、超柔性電纜哪個好？

  答

  在運動電纜領域，較為常見的當屬柔性電纜、高柔性電纜和超柔性電纜。表面上看，從柔性到高柔性，再到超柔性，柔性逐級遞增，所以當拖鏈電纜出現斷芯情況時，就會出現逐級替換。在移動應用的場合，進口igus電纜是業內公認的TOP級別的運動電纜，卻只有高柔性電纜。

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
