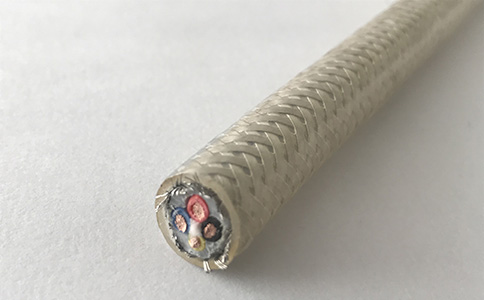

屏蔽拖鏈電纜的3種接地方式

拖鏈電纜具有良好的耐彎曲性和耐磨性,能夠適應不同的使用場景,在很多環境中都有很好的應用效果。
然而,在實際的工作場景中,由于信號干擾或環境不良等因素的影響,經常會出現設備無法正常運轉的情況。所以,為了提高傳輸效率,降低干擾,一般會采用屏蔽電纜。
拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能,一方面屏蔽可以抵御外來電磁干擾,另一方面屏蔽也可以防止系統本身向外輻射電磁干擾,來自內部與外部的電磁干擾強度不同,對電纜屏蔽的要求也不同。
屏蔽拖鏈電纜的3種屏蔽層接地方式:
第一、 屏蔽層懸浮
這種接地方式只有屏蔽電場耦合干擾能力,沒有抑制磁場耦合干擾能力;
第二、單端接地
屏蔽拖鏈電的屏蔽層一端直接接地,另一端不接地或者通過保護接地,利用抑制電勢電位差達到消除電磁干擾的目的。
這種接地方式的原理是利用非接地端的屏蔽層對地之間有感應電壓存在,但屏蔽層無電勢環流通過,流過負載電阻之后,再通過屏蔽層返回信號源,所以產生的磁場干擾相互抵消。可以很好的抑制磁場干擾,同時也能很好的抵制磁場耦合干擾。
第三、兩端接地
屏蔽拖鏈電纜的屏蔽層兩端直接接地。
這種接地方式是利用電勢環流來減小干擾,因為電纜電勢不相等,會形成很大的電勢環流,環流會對信號產生抵消衰減效果。但兩端接地的方式抑制磁場耦合干擾的能力比單端接地方式要差,相同點是都具有屏蔽電場耦合干擾作用。
-
問
通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎?
答需要分情況,具體問題具體分析。同一廠家生產的拖鏈電纜,通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了,電纜的拖鏈彎曲測試是動態的環境下進行,若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較,須構建相同的測試環境。
-
問
RVVY是拖鏈電纜嗎?
答嚴格意義上來說,RVVY不是拖鏈電纜。RVVY全稱是耐油聚氯乙烯護套非屏蔽軟電纜(60227 IEC 75),執行國家標準GB/T5023-2008。
