如何計算拖鏈彎曲半徑

電纜的外徑決定了拖鏈電纜的zui小彎曲半徑,從而也決定了拖鏈的彎曲半徑。
拖鏈彎曲半徑的計算取決于以下兩個要素:
- 1、通常情況下,zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑;
- 2、可獲取的安裝空間決定了允許的彎曲半徑(在拖鏈安裝空間有限的情況下)。
彎曲半徑的計算方法:
- 電纜:國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右;進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右;
- 油管:油管的彎曲半徑是其zui大外徑的12倍左右;
- 水管和氣管:水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右;
在拖鏈中的電纜、油管、水管和氣管選定后,拖鏈的彎曲半徑也就確定了。

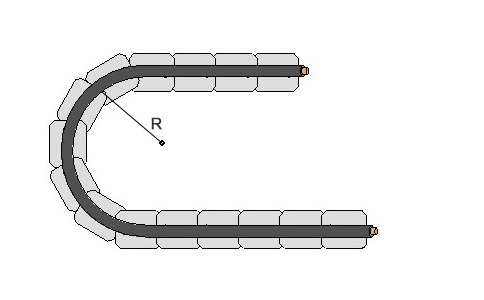

H為拖鏈的實際安裝高度,L為拖鏈厚度尺寸,R為拖鏈的彎曲半徑。
拖鏈彎曲半徑R≥(H-L)/2
在拖鏈安裝空間有限的情況下,先確定了拖鏈zui大彎曲半徑R≤(H-L)/2,然后再選擇合適的拖鏈電纜、油管、水管和氣管。
-
問
超柔性拖鏈電纜比高柔性拖鏈電纜好嗎?
答從字面的意思來看,超柔性拖鏈電纜明顯要優于高柔性拖鏈電纜。做產品不同于寫文章,電纜的命名需要遵循一定原則,相同標準下,超柔性拖鏈電纜與高柔性拖鏈電纜可做比較,不同的標準下,二者不具有可比性。所以,千萬別認為,超柔性拖鏈電纜一定比高柔性拖鏈電纜要好。
-
問
千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈?
答拖鏈電纜與電纜拖鏈是理想的搭配。原則上,當電纜拖鏈出現損傷時,拖鏈及其內部的電纜都需要更換,可見,電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以,耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。
