電纜屏蔽的方式有幾種

屏蔽電纜常用于自動化設備的伺服系統及編碼器中,電纜的屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能,一方面屏蔽可以抵御外來電磁干擾,另一方面屏蔽也可以防止系統本身向外輻射電磁干擾。
來自內部與外部的電磁干擾強度不同,對電纜屏蔽的要求也不同,玖泰為您介紹3種常見的電纜屏蔽方式。
1、單屏蔽-鋁箔屏蔽
- (1)屏蔽由一層單面復合鋁箔和一根排流線組成,排流線為單股鍍錫圓銅絲。
- (2)單面復合鋁箔厚度不小于0.012mm,一般為0.06mm。
- (3)單面復合鋁箔縱包纜芯,重疊率不小于30%。
- (4)排流線直徑不小于0.5mm。
- (5)單面復合鋁箔的金屬面向內,并與排流線相接觸。
2、單屏蔽-編織屏蔽
- (1)由一層編織層組成,編織材料為鍍錫圓銅絲。
- (2)編織層允許的單向單股斷線長度不大于150mm,斷線端頭修剪整齊。
- (3)編織層的填充系數重疊率不小于5%。
- (4)編織的填充系數不小于0.41,編織密度不小于65%。

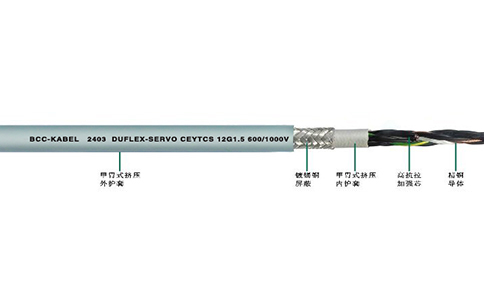

3、雙屏蔽-鋁箔屏蔽+編織屏蔽
- (1)由一層單面復合鋁箔和一層編織層組成,編織材料為鍍錫圓銅絲。
- (2)單面復合鋁箔的金屬面朝外,并與編織層相接觸。
- (3)單面復合鋁箔厚度不小于0.012mm。
- (4)單面復合鋁箔的重疊率不小于15%。
- (5)編織層允許的單向單股斷線長度不大于150mm,斷線端頭修剪整齊。
- (6)編織的填充系數不小于0.16,編織密度不小于30%。
-
問
拖鏈電纜用什么做絕緣?
答拖鏈電纜的絕緣材料沒有固定的要求,一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
-
問
高柔線是噱頭嗎?
答高柔線,是目前線纜行業內非常熱門的詞,生產商們都以高柔線自翊并將其設定為線纜高端品。然而,學術界目前并沒有關于高柔線的明確釋義,也并沒有權威機構作出任何說明。高柔線多用于頻繁彎曲的場合,高柔性不等于高度柔軟,許多廠商也并沒有真正的了解高柔線,為了利益便混淆標準。
