拖鏈布線安裝原則及注意事項
我們分析過拖鏈電纜斷芯的原因,不當安裝也可能導致拖鏈里的電線經常斷芯,為避免這種情況工程人員需要了解拖鏈布線安裝注意事項。
拖鏈布線安裝原則及注意事項

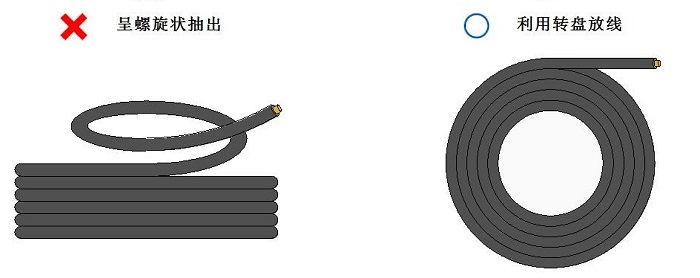

1、避免電纜產生扭曲
從成卷的電線中抽取拖鏈電纜時,要注意不能扭曲。即不可從電纜卷筒或電纜盤的某一端解開電纜,而應先旋轉卷筒或電纜盤將電纜展開,必要時可將電纜展開或懸掛起來,用于該場合的電纜只能直接從電纜卷上取得。

2、盡量保持較大的電纜彎曲半徑
拖鏈電纜的彎曲半徑要保持在電纜外徑的7.5倍以上。

3、拖鏈內的張力分布以及固定方式
如果拖鏈電纜在布線時受到張力拉伸,會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散,同樣也會與拖鏈的內壁產生摩擦造成護套磨損,并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外,電纜的移動部分如果被固定,會導致彎曲應力無法被分散及吸收,會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。

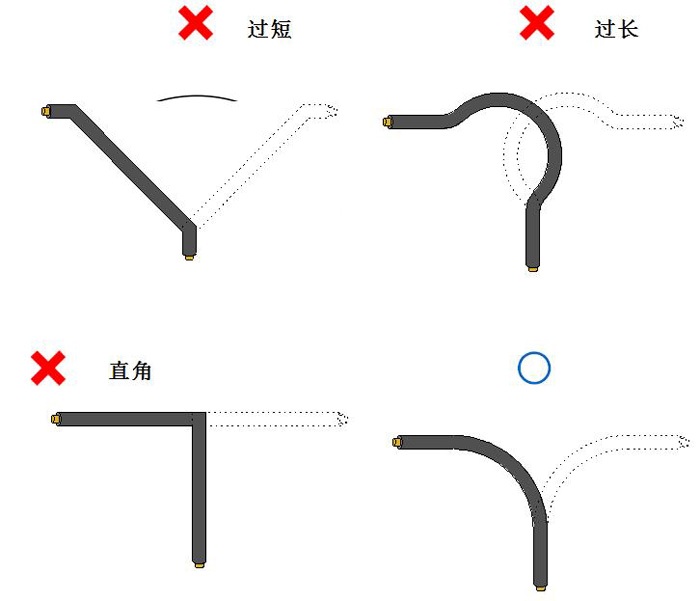

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

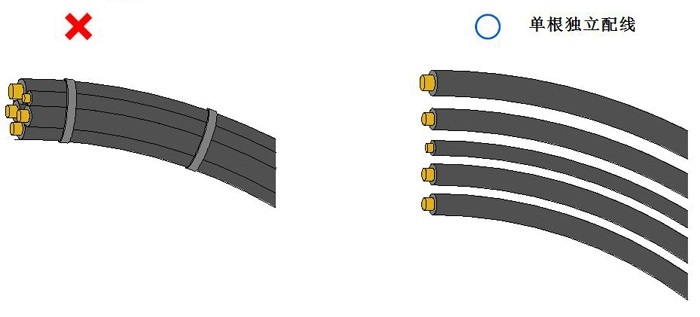

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

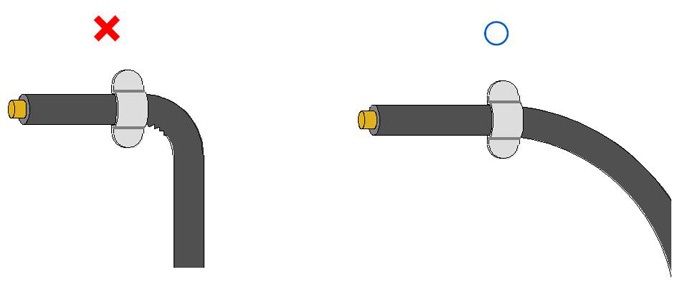

(3)捆扎部分附近不能過度彎曲。

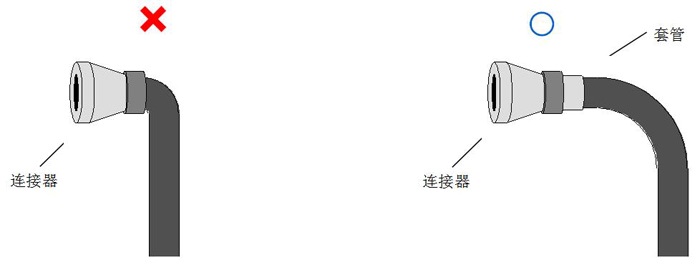

(4)安裝連接器時需要用套管或外殼支撐。

(5)防止連接器根部向電纜內部滲油。

4、防止電纜互相干擾
為防止同時布線的拖鏈電纜之間互相干擾,在拖鏈內實施水平布線時,要選擇具有足以保證電纜間距的拖鏈,在拖鏈中電纜間的空隙至少應為電纜直徑的10%。

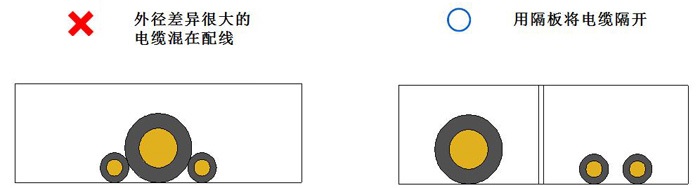

5、外徑差異很大的電纜混在配線
外徑差異很大的電纜如果混在配線,容易導致細線被粗線壓迫,造成細線容易斷線。這時需要用隔板將拖鏈電纜隔開。

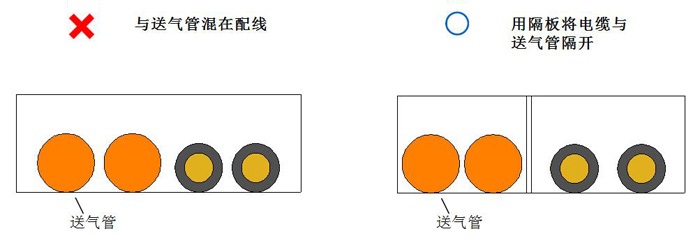

6、電纜與送氣管的混在配線
與送氣管等較硬的物體混在配線,容易造成電纜受壓斷線。這時需要用隔板將拖鏈電纜與送氣管隔開。

了解拖鏈布線安裝原則及注意事項,有助于減少拖鏈電纜斷芯情況的發生,同時也有助于提高拖鏈中高柔性電纜的工作效率。
-
問
為什么有些廠家的拖鏈電纜TRVV采用軟電纜RVV的國家標準?
答拖鏈電纜TRVV與軟電纜RVV的相同點之處在于都是銅芯、聚氯乙烯絕緣、聚氯乙烯護套軟電纜,不同點在于相比軟電纜RVV只適用于靜態使用,拖鏈電纜TRVV更適用于動態的環境,屬于運動電纜。可以說,拖鏈電纜TRVV是在軟電纜RVV基礎上做的升級,因此,在某些方面,軟電纜RVV的國家標準同樣適用于拖鏈電纜TRVV。
-
問
拖鏈電纜什么牌子比較好?
答拖鏈電纜是一款適用于移動使用的運動電纜,與普通電纜相比,在滿足電氣性能及機械性能的基礎上,拖鏈電纜的使用壽命至關重要。由于拖鏈電纜行業的特殊性,沒有統一的壽命測試標準,拖鏈電纜品牌很難直接排名,究竟哪個品牌的拖鏈電纜更好,見仁見智。
